ISGB便拆式離心泵

產品詳情

產述：

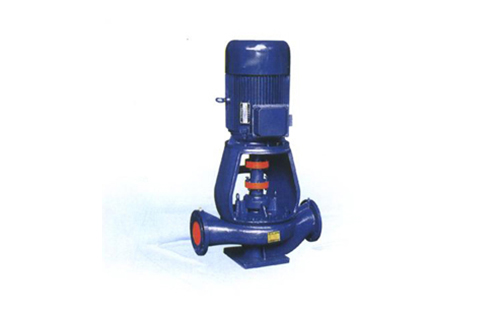

ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術高的產品。

該立式泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用水力模型的葉輪，除去了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時99.99％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。

ISGB型便拆立式管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品。

二、產品特點：

1、ISGB型便拆立式管道離心泵立式結構，安裝調試方便，設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外廠家立式泵媲美。

2、配用國內廠家生產的Y系列標準通用電機，運行平穩、噪音極低。

3、軸承采用良好的精密軸承，精度高、可靠性好、壽命長。

4、葉輪采用90年代很好可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。

5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。

6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的防護罩，

7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

8、泵蓋結構設計新穎，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

三、工作條件:

1、ISGB型便拆立式管道離心泵系統較高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。

2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配機械密封)。

3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

四、型號意義：

例如：ISGB100-160(I)AB

ISGB-便拆式離心泵

100-泵進、出口直徑

160-葉輪名義直徑

I-流量分類

AB-葉輪經1、2次切割

ISGB型便拆立式管道離心泵性能參數（高轉速2900r/min）：

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
>20-160	2.5	32	1.1	2900	25	2.3
>25-125	4	20	0.75	2900	36	2.3
>25-125A	3.6	16	0.55	2900	35	2.3
>25-160	4	32	1.5	2900	32	2.3
>25-160A	3.7	28	1.1	2900	31	2.3
>32-100(I)	6.3	12.5	1.1	2900	54	2.0
>32-125	4.5	20	0.75	2900	45	2.3
>32-125(I)	6.3	20	1.1	2900	43	2.3
>32-160	4.5	32	1.1	2900	44	2.3
>32-160A	4.5	25	1.1	2900	42	2.3
>32-160(I)	6.3	32	2.2	2900	42	2.3
>32-200	4.5	50	3	2900	45	2.3
>32-200A	4	40	2.2	2900	40	2.3
>32-200(I)	6.3	50	4	2900	33	2.0
>40-100	6.3	12.5	0.55	2900	54	2.3
>40-100A	5.6	10	0.37	2900	52	2.3
>40-125	6.3	20	1.1	2900	46	2.3
>40-125A	5.6	16	0.75	2900	45	2.3
>40-160	6.3	32	2.2	2900	40	2.3
>40-160A	5.9	28	1.5	2900	39	2.3
>40-160B	5.2	24	1.1	2900	38	2.3
>40-200	6.3	50	4	2900	33	2.3
>40-200A	5.9	44	3	2900	31	2.3
>40-200B	5.5	38	2.2	2900	29	2.3
>40-250	6.3	80	7.5	2900	28	2.3
>40-250A	5.9	70	5.5	2900	28	2.3
>40-250B	5.5	60	4	2900	27	2.3
>40-100(I)	12.5	12.5	1.1	2900	62	2.3
>40-125(I)	12.5	20	1.5	2900	60	2.3
>40-125(I)A	11.2	17.2	1.1	2900	58	2.3
>40-160(I)	12.5	32	3	2900	52	2.3
>40-160(I)A	11.7	28	2.2	2900	51	2.3
>40-160(I)B	10.5	22.5	1.5	2900	50	2.3
>40-200(I)	12.5	50	5.5	2900	46	2.3
>40-200(I)A	11.7	40	4	2900	45	2.3
>40-200(I)B	10.5	35	3	2900	44	2.3
>40-250(I)	12.5	80	11	2900	38	2.3
>40-250(I)A	11.7	70	7.5	2900	38	2.3
>40-250(I)B	10.8	60	7.5	2900	37	2.3
>50-100	12.5	12.5	1.1	2900	62	2.3
>50-125	12.5	20	1.5	2900	58	2.3
>50-125A	11.2	17.2	1.1	2900	57	2.3
>50-160	12.5	32	3	2900	52	2.3
>50-160A	11.7	28	2.2	2900	51	2.3
>50-160B	10.5	22.5	1.5	2900	50	2.3
>50-200	12.5	50	5.5	2900	46	2.3
>50-200A	11.7	44.5	4	2900	45	2.3
>50-200B	10.5	35	3	2900	44	2.3
>50-250	12.5	80	11	2900	38	2.3
50-250A	11.7	70	7.5	2900	38	2.3
50-250B	10.8	60	7.5	2900	37	2.3
50-100(I)	25	12.5	1.5	2900	69	2.5
50-100(I)A	22.4	10	1.1	2900	67	2.5
50-125(I)	25	20	3	2900	68	2.5
50-125(I)A	22.4	16	2.2	2900	66	2.5
50-160(I)	25	32	4	2900	63	2.5
50-160(I)A	23.4	28	4	2900	62	2.5
50-160(I)B	21.6	24	3	2900	58	2.5
50-200(I)	25	50	7.5	2900	58	2.5
50-200(I)A	23.4	44	7.5	2900	57	2.5
50-200(I)B	21.6	37	5.5	2900	55	2.5
50-250(I)	25	80	15	2900	50	2.5
50-250(I)A	23.4	70	11	2900	50	2.5
50-250(I)B	21.6	60	11	2900	49	2.5
50-315(I)	25	125	30	2900	40	2.5
50-315(I)A	23.4	110	22	2900	40	2.5
50-315(I)B	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100A	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-125A	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160A	23.4	28	4	2900	62	2.5
65-160B	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200A	23.4	44	7.5	2900	57	2.5
65-200B	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250A	23.4	70	11	2900	50	2.5
65-250B	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-315A	23.4	110	22	2900	40	2.5
65-315B	21.6	93	18.5	2900	39	2.5
65-100(I)	50	12.5	3	2900	73	3.0
65-100(I)A	44.8	10	2.2	2900	72	3.0
65-125(I)	50	20	5.5	2900	72.5	3.0
65-125(I)A	44.8	16	4	2900	71	3.0
65-160(I)	50	32	7.5	2900	71	3.0
65-160(I)A	46.8	28	7.5	2900	70	3.0
65-160(I)B	43.2	24	5.5	2900	69	3.0
65-200(I)	50	50	15	2900	67	3.0
65-200(I)A	46.8	44	11	2900	66	3.0
65-200(I)B	43	37	7.5	2900	65	3.0
65-250(I)	50	80	22	2900	59	3.0
65-250(I)A	46.8	70	18.5	2900	59	3.0
65-250(I)B	43	60	15	2900	58	3.0
